• 南京曼卡特粘鋼膠的優(yōu)勢：
• 1.曼卡特粘鋼膠具有優(yōu)異的觸變性，立面、仰面施工不流淌。
• 2.曼卡特粘鋼膠抗?jié)駸崂匣?、耐化學(xué)腐蝕和耐水性能優(yōu)，低溫施工可操作。
• 3.曼卡特粘鋼膠固化后收縮小，配比范圍大，操作時間長。
• 4.曼卡特粘鋼膠有常溫固化、低溫固化和潮濕環(huán)境下固化三種類型。
• 5曼卡特粘鋼膠粘貼強(qiáng)度高，有優(yōu)異的韌性、剝離強(qiáng)度和抗沖擊能力。

• • 南京曼卡特粘鋼膠的適用范圍：
  1.曼卡特粘鋼膠適用混凝土構(gòu)件、磚混構(gòu)件外包鋼板加固，鋼板焊接后灌注法粘鋼；
• 2.曼卡特粘鋼膠適用鋼板和混凝土、混凝土和混凝土、鋼板和鋼板的粘貼；
• 錨固鋼筋、螺栓；
• 3.曼卡特粘鋼膠適用各種金屬框架(如高速公路電子地秤鋼框架)與混凝土的粘貼、固定；
• 4.曼卡特粘鋼膠可粘接鋼板于梁、柱表面，提高負(fù)載能力；
• 5.曼卡特粘鋼膠適用于橋梁支承襯墊基床固定；
• 6.曼卡特粘鋼膠適用于機(jī)器設(shè)備支座與基礎(chǔ)固定；
• 7.曼卡特粘鋼膠適用于幕墻安裝， 花崗石和瓷磚粘貼；
• 8.曼卡特粘鋼膠適用于電子元件、儀表零件的粘合、密封、涂敷、保護(hù)及加固；
• 9.曼卡特粘鋼膠適用于各種金屬、瓷器、木制品、部分塑料和玻璃的修補(bǔ)與粘結(jié)。

• 南京曼卡特粘鋼膠的施工流程：

1.粘貼面處理
1.1.混凝土粘貼面應(yīng)鑿除粉飾層，油垢、污物，然后用角磨機(jī)打磨除去混凝土面1-2mm厚表層，打磨完畢用壓縮空氣吹凈浮塵，最后用棉布蘸丙酮拭凈表面，保持干燥備用。較大凹坑處用粘鋼加固結(jié)構(gòu)膠修補(bǔ)平整。
1.2.鋼板粘貼面應(yīng)首先除油 、除銹，然后用角磨機(jī)進(jìn)行粗糙處理，直至打磨出現(xiàn)金屬光澤，再用干棉布拭凈表面，保持干燥備用。
1.3.所用主要器具:角磨機(jī)、金剛石磨片、砂輪片、空壓機(jī)、棉布、護(hù)目鏡、防塵口罩。

2.加壓固定及卸荷系統(tǒng)準(zhǔn)備
2.1.構(gòu)件所承受的活荷載如人員、辦公機(jī)具宜暫時移去，并盡量減小施工臨時荷載。
2.2.加壓固定宜采用千斤頂、墊板、頂桿所組成的系統(tǒng)，該系統(tǒng)不僅能固定鋼板，而且同時也卸去了構(gòu)件承擔(dān)的部分恒荷載，減少應(yīng)力滯后，更利于后粘鋼板與原構(gòu)件協(xié)同受力，加固效果良好。
2.3.加壓固定也可采用螺栓、角鋼、墊板所組成的系統(tǒng)，該系統(tǒng)在被加固構(gòu)件上合適位置鉆孔臨時固定膨脹螺栓、角鋼，供壓鋼板使用。
2.4.也可在鋼板上鉆孔，并將螺桿用膠錨固，擰緊螺母后，將對鋼板產(chǎn)生復(fù)合錨固力，效果也較，適合側(cè)面鋼板的粘貼。
2.5.實(shí)際施工中上述方法常結(jié)合采用。

3.配制粘鋼膠
3.1.粘鋼膠為A、B兩組份，配比為A：B=2：1。配膠宜用機(jī)械攪拌，攪拌器可由電錘和攪拌齒組成，攪拌齒可用電錘鉆頭端部焊接十字形Φ14鋼筋制成。少量(指0.5公斤以內(nèi))也可用Φ6、Φ8細(xì)鋼筋棍人工攪拌。(注意：僅用膩刀拌和，不能保證攪拌均勻)。
3.2.取潔凈容器（塑料或金屬盆，不得有油污、水、雜質(zhì)）和稱重衡器按配合比混合，并用攪拌器攪拌10分鐘左右至A、B組份混合均勻?yàn)橹?。攪拌時應(yīng)沿同一方向攪拌,盡量避免混入空氣形成氣泡。每次配膠量不宜過多，現(xiàn)配現(xiàn)用。
3.3.所用主要器具:攪拌器、容器、衡器、手套。

4.涂膠和粘貼
4.1.膠粘劑配制好后，用膩刀涂抹在已處理好的鋼板表面上(或混凝土表面)，膠斷面宜略成三角形，中間厚3毫米左右，邊緣厚1毫米左右，然后將鋼板粘貼在構(gòu)件上，用準(zhǔn)備好的固定加壓系統(tǒng)臨時固定，并適當(dāng)加壓，以膠液剛從鋼板邊擠出為度。
4.2.粘鋼膠高觸變性，抗流掛，但加壓不均仍可能造成局部輕微流淌，所以粘貼1小時內(nèi)應(yīng)注意檢查，發(fā)現(xiàn)缺膠，及時補(bǔ)充。
4.3.所用主要器具:加壓固定及卸荷系統(tǒng)，膩刀、手套。

5.固化、卸加壓固定系統(tǒng)
5.1.粘鋼加固結(jié)構(gòu)膠在常溫、低溫下均可良好固化。
5.2.若固化溫度25℃左右，24小時可撤除加壓固定系統(tǒng)，72小時即可投入使用。
5.3.若固化溫度5℃左右，48小時可撤除加壓固定系統(tǒng)，168小時即可投入使用。

6.檢驗(yàn)
6.1.檢驗(yàn)時可用小錘輕擊粘貼鋼板，從音響判斷粘貼效果，也可采用超聲儀檢測。若錨固區(qū)有效粘結(jié)面積少于90%，非錨固區(qū)有效粘結(jié)面積少于70%，應(yīng)剝離鋼板，重新粘貼。
6.2.對重要構(gòu)件也可采用載荷檢測，一般采用分級加載至正常荷載的標(biāo)準(zhǔn)值，檢測結(jié)果較直觀、可靠，但費(fèi)用較高。需要千斤頂或配重（常用沙袋、磚塊）、百分表、裂縫顯微鏡等。

7.維護(hù)
粘貼3天后，鋼板宜采用20mm厚M15水泥砂漿抹面防腐蝕，也可涂防銹漆3道。

•

• • 南京曼卡特粘鋼膠的使用注意事項(xiàng)：
  粘貼面是否按要求處理、膠配比是否準(zhǔn)確、是否攪拌均勻、膠層是否均勻、密實(shí)決定了粘貼效果的好壞。
• 粘鋼構(gòu)造措施需滿足《混凝土結(jié)構(gòu)加固設(shè)計(jì)規(guī)范GB50367-2006》的有關(guān)規(guī)定。
• 粘鋼膠添加了納米防沉材料，但每次使用前檢查包裝桶內(nèi)膠有無沉淀是良好的習(xí)慣，若有沉淀，用細(xì)棍重新攪拌均勻即可。
• 推薦的攪拌時間應(yīng)予以保證，冬季施工并應(yīng)再延長3分鐘。A、B膠配膠工具不得混用。包裝桶內(nèi)一次用不完的膠注意重新蓋嚴(yán)密封貯存。
• 施工場所平均溫度低于0℃，可采用碘鎢燈、電爐或水浴等增溫方式對膠使用前預(yù)熱至30∽50℃左右使用，應(yīng)注意不得讓水混入桶內(nèi)。施工場所平均溫度低于-5℃，建議對粘貼部位也加溫0℃以上，并維持24小時以上。
• 結(jié)構(gòu)膠固化后為無毒級材料，但未固化前個別組分對皮膚、眼睛有刺激性，而且膠固化后也不易清除，所以施工人員應(yīng)注意適當(dāng)?shù)膭趧颖Ｗo(hù)，如配備安全帽、工作服、手套等。人體直接接觸后應(yīng)用清水沖洗干凈。
• 周圍環(huán)境溫度越高，每次配膠量越大，可操作時間越短。預(yù)估適用期內(nèi)的每次配膠量，以避免浪費(fèi)。

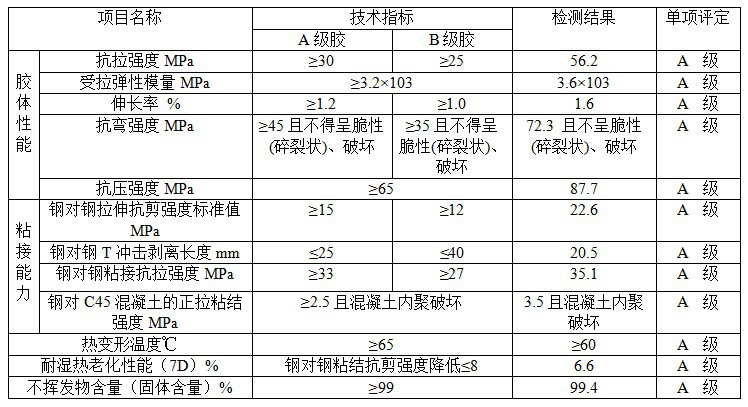

• 南京曼卡特粘鋼膠的技術(shù)參數(shù)：

曼卡特堅(jiān)持“賣出產(chǎn)品只是第一步”的信念，以客戶利益為出發(fā)點(diǎn)，為每一個合作項(xiàng)目指派專業(yè)人員與工程設(shè)計(jì)師、施工方進(jìn)行溝通，幫助其深化方案、計(jì)算加固材料承載能力，并到施工現(xiàn)場實(shí)地考察，根據(jù)各個工程的需求，在不影響材料性能的前提下，量身定制各種規(guī)格的產(chǎn)品。

在項(xiàng)目施工過程中，有國內(nèi)技術(shù)團(tuán)隊(duì)跟蹤進(jìn)行技術(shù)支持，對施工工人進(jìn)行集中培訓(xùn)，幫助解決安裝過程中的所有問題；投入使用后會有定期的檢查和維護(hù)，我們努力確保各項(xiàng)目準(zhǔn)時竣工，真正做到全程無憂。曼卡特還為產(chǎn)品購買了責(zé)任險，由平安保險承保，保障更深一層，維保再也不是難題。

2、本品可儲存在5℃——40℃以下的環(huán)境溫度中，保質(zhì)期12個月。

3、耐低溫膠，可儲存于-15℃——40℃環(huán)境中。

4、本品儲存時應(yīng)遮蔽陽光、遠(yuǎn)離明火、加熱裝置等。
