電廠建筑相比較其他建筑設(shè)施，尤其是電廠主體建筑在很多地方和其他場(chǎng)景下的普通建筑設(shè)施有著不同的要求。因而，在植筋加固的時(shí)候也有著不同的要求。

一般來說，電廠進(jìn)行植筋加固時(shí)，鋼筋錨固部分要清除表面銹跡及其他污物,一般采用角向磨光機(jī)配鋼絲刷除銹,打磨至露出金屬光澤為止,若鋼筋銹蝕嚴(yán)重,要用稀鹽酸浸泡除銹10－15分鐘,后用石灰水中和,再用清水沖洗后擦干方可使用。

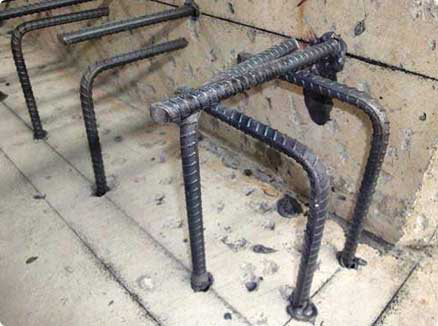

植筋時(shí)，將鋼筋緩慢地旋轉(zhuǎn)插至孔底，以免插入速度過快，導(dǎo)致植筋膠噴出。為保證膠體分布均勻，鋼筋插入后表面應(yīng)有少量膠體外溢，如有氣泡或伴有較大的噗噗聲，說明孔內(nèi)植筋膠不實(shí)，應(yīng)重新注膠。

植筋前，根據(jù)孔深，在鋼筋適當(dāng)位置安裝鋼筋固定塊，以定位鋼筋，防止鋼筋因重力而下沉，造成鋼筋與孔下部粘結(jié)不足，還可以達(dá)到防止鋼筋下部植筋膠外溢的作用。

植筋完成后，采用簡易支架將鋼筋遠(yuǎn)端支起，使鋼筋處于水平位置。

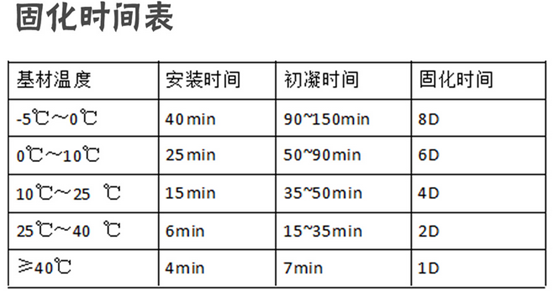

植筋調(diào)整好后至固化完成前，鋼筋不可受到擾動(dòng)，根據(jù)實(shí)驗(yàn)，保溫在10℃以上時(shí)，凝結(jié)硬化最快。冬季施工，氣溫在5℃以下時(shí)必須停止施工，或采取保溫措施。這時(shí)如果將建筑植筋膠的A、B組分用溫水鍋分別進(jìn)行水浴加熱，反而會(huì)得到更好的使用效果（具體水浴加熱溫度應(yīng)參照說明書或詢問生產(chǎn)廠商）。在冬季施工時(shí)，固化速度會(huì)慢些，具體時(shí)間請(qǐng)參考下方南京曼卡特植筋膠固化時(shí)間表：

如果您對(duì)該電廠使用的植筋膠產(chǎn)品感興趣，歡迎撥打我們的一站式服務(wù)熱線：400-894-5118。

本文鏈接：http://www.dianji0533.com/Article/sgybkdczjj.html

（編輯者：南京曼卡特，如需轉(zhuǎn)載，請(qǐng)注明出處）
